武汉软件工程职业学院数据中心集中存储及备份成功案例

用户名称

       武汉软件工程职业学院



项目介绍

       数据中心集中存储及备份



用户需求：

1、    用户原有V7000存储已使用4年，性能和空间都不能满足业务需求，需要采购新的存储

2、    客户原有光纤交换机为8GB 8端口激活，两台冗余，但目前已经有一台故障，光纤链路成为单路，需要升级光交并解决链路冗余问题

3、    将V7000上原有的x86平台数据无缝迁移到新的存储中

4、    为将来的存储双活做准备，本次将上线存储虚拟化网关

5、    利用存储虚拟化网关的功能将v7000大机中的数据不定期保存到新的存储中

6、    另外，客户以前没有备份设备，本次需要新增备份系统



解决方案介绍

1、    新增存储虚拟化网关EMC Vplex VS6一套，新增核心存储Unity500一套，新增16GB 12端口激活的光交两套，DS6505，新增爱数备份一体机VX1200一套

2、    将新的DS6505光交接入原有结构，使FC链路达到冗余状态。

3、    把新的Vplex和Unity500通过DS6505和原有的v7000，刀片服务器对接。

4、    将v7000中的数据通过Vplex和VMware的vmotion功能迁移到Unity500

5、    备份一体机上架，将业务虚拟机全部备份，所有虚机保存2份副本

6、    将V7000中的大机数据通过Vplex保存一份到Unity500中



用户收益：

1、    主要业务平台X86平台的业务系统全部从单控的V7000存储迁移到了新的双控Unity500，稳定性有了保障，性能得到大幅度提升

2、    将原有的8GB 单链路FC 网络升级到了16GB 双链路网络

3、    通过备份一体机对业务进行备份，使数据安全得到进一步加强

4、    通过不定期将v7000上的大机数据进行保存，使大机中的数据也有一份副本

5、    整个项目实施过程，客户的业务全程不断，没有任何一次停机。

6、    通过新增存储虚拟化网关，提前布局双活数据中心。

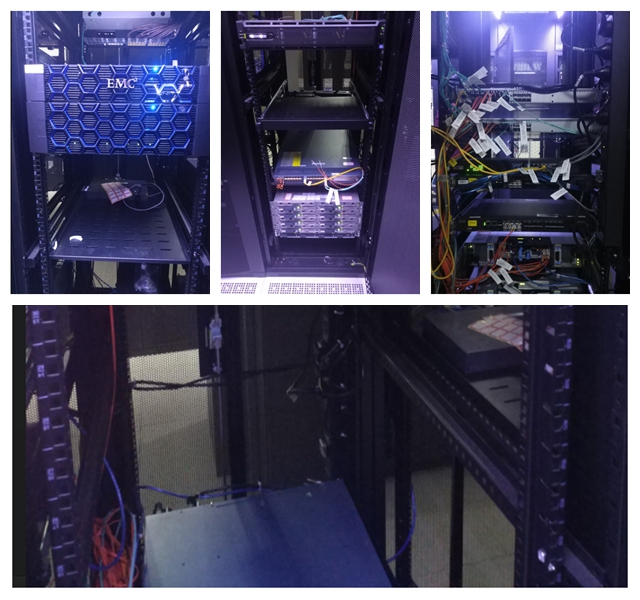

客户机房图片：
