武汉市九医院数据中心升级及存储扩容成功案例

用户需求：

1、 用户原有4台惠普DL580G7服务器资源不足，需要添加内存

2、 客户原有EMC存储空间使用即将耗尽，Pacs业务急需添加新的空间

3、 原有防火墙负载过重，增加一台路由器以分担防火墙负载

4、 原有服务器只通过一台交换机上联，冗余度不够

5、 原有虚拟化环境，所有虚拟机均通过同一出口对外访问，没有做分流引导，需要优化

6、 客户pacs虚拟机需要映射加密狗，原有的环境下映射了加密狗，虚拟机就无法进行迁移的动作，而一旦pacs所在的主机出现隐患，则必须先关闭pacs虚拟机，然后将加密狗安插到新的主机上，才能进行迁移，整个迁移较为复杂，且消耗时间较长



解决方案介绍

1、 依次对4台惠普DL 580G7进行内存升级，升级过程中不影响客户业务，无中断升级

2、 新增加EMC扩展柜，将新的扩展柜添加到EMC Vplex存储中统一管理，并通过映射将新的空间分配给虚拟化环境

3、 对Pacs应用核心数据分区进行扩容，由原来的6TB增加到9TB，并新增归档分区14TB，所有的操作均不会造成数据丢失

4、 增加路由器，将之前接入到防火墙上的部分外网线路转接到路由器上，使路由交换的动作交给路由器，而原有的防火墙就专门负责防护工作

5、 将服务器上联的交换机数量由一台增加到两台，并通过在虚拟化里设置不同虚拟交换机的方式实现应用分流的作用

6、 增加USB Over Network 服务器，将加密狗安插在USB Over Network服务器上，通过IP的方式映射到pacs服务器中



用户收益：

1、 4台惠普服务器的内存升级，直接将原来Pacs服务器必须独占一台主机的窘迫情况彻底消除，现在已经实现了2台主机就能完全接管所有业务，客户的虚拟化资源冗余度由之前的不到1变成2，大大增加了客户业务迁移的安全性和灵活性

2、 存储通过EMC Vplex网关统一分配，通过对业务数据的重要性分类，实现了关键业务镜像化，非关键业务不镜像化。达到数据保护和容量利用的均衡

3、 Pacs业务分区扩展之后，由原来的支持2年多业务数据增加到支持3年在线数据和5年归档数据。最大保留8年的业务数据

4、 通过网络改造，将最消耗网络资源的vMotion转入专门的VLAN，使vMotion动作不再占用出口网络资源

5、 通过USB Over Network，Pacs服务器的迁移将不再受到限制，随时都可以进行迁移

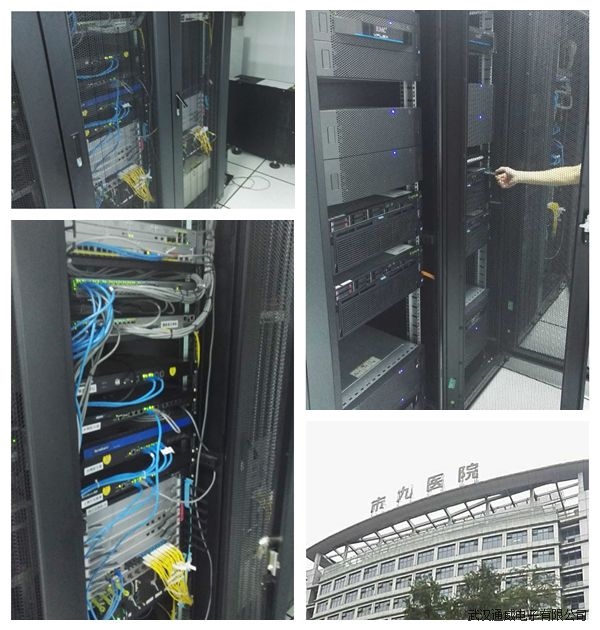

客户机房图片：
